用途：

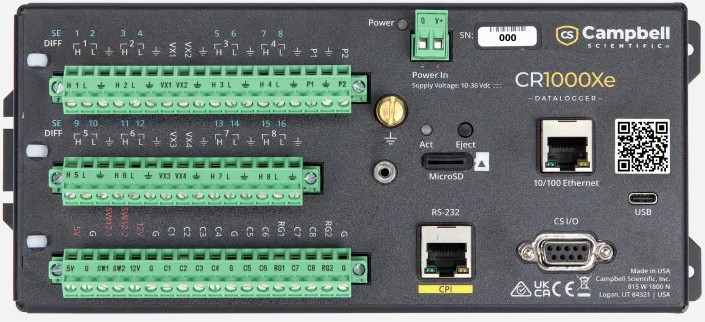

CR1000Xe數據采集器可用于多種應用場景下的測量與控制，其優秀的可靠性與耐用性使得它成為遠程環境應用場景下的絕佳選擇，包括用于水文氣象、太陽能資源評估與監測、水壩和礦山(地質學應用)的觀測站點以及其他更廣泛的環境系統的研究對象。
CR1000Xe是一款低功耗的設備，可以用于數字及模擬傳感器的測量、測量結果的處理和存儲，同時也適配各種通信方式的連接。它將數據和程序存儲在非易失性閃存中。自主的編程語言適用于所有的坎貝爾科學數采，從而確保用戶創建完美適用于應用場合的解決方案。
特點：
支持極端環境下工作，標準工作溫度范圍-40° ~ +70°C ，擴展工作溫度范圍-55° ~ +85°C
可直連PC的USB端口
具備捕獲數值快速變換的高速模擬測量能力 (300+ Hz)
可分辨出數據細微變化的高分辨率測量方式（24位ADC）
包含兩個非隔離的電流輸入端口用于直連輸出信號為0-20mA或4-20mA的傳感器
具有一個板載的CPI端口用于托管Campbell Scientific高速傳感器和分布式模塊(如GRANITE?系列)
可直連以太網
具有MicroSD卡驅動用于擴展內存
可支持使用SDI-12、RS-232、RS-422 / 485 實現簡單串行通信的傳感器。
支持完整的 PakBus 協議
包含內置的網頁用于網絡瀏覽器的直連
提供10至36 Vdc的寬輸入電壓
提供12Vdc穩壓輸出
控制CS I/O電源到外部調制解調器
技術規格：
CR1000Xe數據采集器 | ||
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） 無冷凝結露的環境 |
|
最大掃頻 | 1000Hz | |
外殼材質 | 陽極氧化鋁 | |
模擬輸入 | 16個單端輸入或8組差分輸入（需要單獨配置）。兩個測量不經處理的0-20 mA或4-20 mA信號的模擬輸入端口。四個具有脈沖或數字信號輸入輸出功能的模擬輸入端口。 | |
脈沖計數 | 10個 (P1 to P2 and C1 to C8) | |
電壓激勵終端 | 4個 (VX1 to VX4) | |
最大輸出/輸入電流 | ±40 mA(電壓激勵) 50mA(穩壓3.3或5V) | |
通信端口 | USB-C, Ethernet, RS232, RS485/422, CS I/O, CPI | |
12V開關 | 2個端子，另加上CS I/O引腳8 | |
數字I/O | 8個可配置為數字輸入輸出的端子(C1-C8)，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數以及UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI串口通信功能。端子可成對配置，用于某些功能5V或3.3V的電平邏輯。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 此精度規格不包括傳感器或測量噪聲： 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-36Vdc輸入 | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
網絡協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通訊協議 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA, 01 83, I2C, SPI, CampbellCloud HTTPS/MQTTS和其他 | |
內部存儲 | 4M的SRAM內存與75M的FLASH閃存，4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持16GB | |
空閑消耗電流(平均值) | < 1.5 mA@12Vdc | |
激活消耗電流(平均值) | 1.1 mA (1 Hz scan @ 24 Vdc) 1.7 mA (1 Hz scan @ 12 Vdc) 57 mA (20 Hz scan @ 12 Vdc) | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
