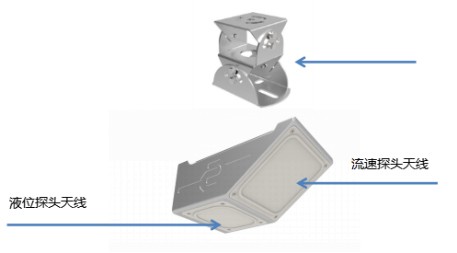

用途： DJ-4003 雷達流量計是基于微波技術集成了液位測量、流速測量為一體的雷達流量計模組。可用于明渠、河道、灌渠、 地下排水管網、防汛預警等場合進行非接觸式流量測量。該產品具有功耗低、體積小巧、可靠性高、維護方便的特點。測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。
特點：
非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、水面漂浮物等影響
適用于多種測量條件，可以輸出流速、水位、流量的測量數據
功耗低、體積小巧、可靠性高、維護方便
技術規格：
DJ-4003 雷達流量計 | ||
測量參數 | 水位高度/距離 水流流速 |
|
流速雷達傳感器 | ||
測量精度 | ±0.01m/s； | |
量程 | 0.1-20m/s； | |
分辨率 | 0.01m/s； | |
天線角度 | 12deg | |
發射頻率 | 24Ghz | |
流速識別方向 | 雙向自動識別（可配置過濾） | |
水位雷達傳感器 | ||
測量精度 | ±5mm | |
量程 | 0.1-40m | |
分辨率 | 1mm | |
天線角度 | 14deg | |
發射頻率 | 80Ghz | |
供電和通訊： | ||
電源供應器 | 9-24 VDC(典型值為12V) | |
耗電 | 100-145mA(測試條件為12V，典型值為130mA) | |
線纜 | 4根線：電源線(紅)、地線(黑)、RS485-A(藍)、RS485-B(棕) | |
波特率 | 115200（可調） | |
通訊方式 | RS485 | |
工作環境： | ||
工作溫度 | -45℃ - 85℃ | |
