用途：

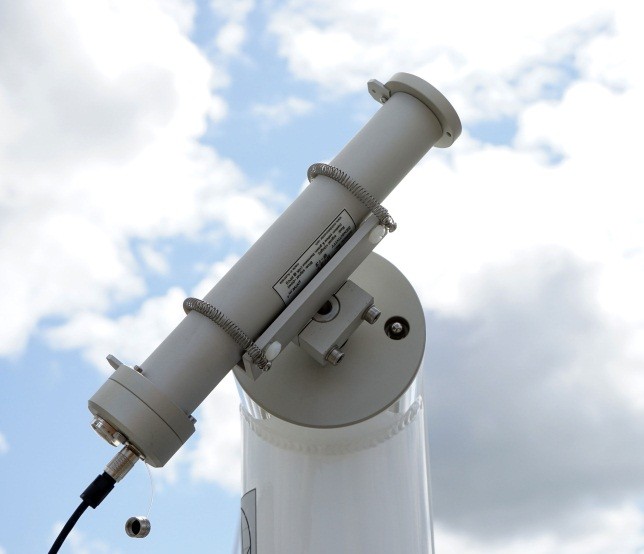

DN5-AF日射強度計用于測量瞄準太陽時的太陽直接法向輻照度（DNI）。視野是一個5o的立體角。它超過了國際標準化組織（ISO）對A1級快速響應鏡面平焦度計的規范。
DN5-AF具有無源微伏輸出。
DN5-BF是DN5-AF的B級版本。
特點：
● 機身由船用鋁制成，經過陽極氧化處理，可提供耐用、耐腐蝕的表面。所有緊固件均為不銹鋼。
● 該窗口由光學藍寶石制成，在光譜帶通和硬度方面優于光學玻璃。
● 窗戶是平齊安裝的，以防止雨水或碎屑堆積。
● DN5-AF具有嵌入集成腔中的薄膜熱電堆傳感器。
● 薄膜配置提供了極其快速的響應。
● 將熱電堆嵌入空腔中有助于通過屏蔽熱電堆接收器表面使其不直接暴露在天空中來較大限度地減少輻射零點偏移誤差。傳感器單元嵌入與儀器主體隔離的熱物質中。
● 傳感器產生與入射太陽輻射大小成正比的模擬電壓，并根據溫度相關性校正響應。DN5-AF上提供了一個單獨的傳感器溫度輸出，以便用戶可以監測儀器溫度（DN5-BF版本上有可用選項）。
● DN5-AF采用硅膠干燥劑瓶密封，以防止內部冷凝。
● 身體上安裝了一個屈光度計，這樣儀器就可以準確地對準太陽。
技術參數：
DN5-AF &DN5-BF直接輻射傳感器 | 圖片 | |
全開角 | 5° |
|
坡角 | 1° | |
邊界角 | 4° | |
光強范圍 | 0——4000 W.m-2 | |
光譜范圍 | 200——5000nm | |
靈敏度（典型） | 10——15μV/W.m-2 | |
校準方法 | 室外符合ISO 9059，可追溯到WRR | |
校準周期 | 2年（推薦） | |
校準精度 | ± 2% (工廠標定，可溯源WRR) | |
可實現的不確定度（分鐘總數） | U95=1.5%（儀器、校準、測量的RSS） | |
工作溫度 | -40—80℃ | |
工作濕度 | 0—100% RH | |
溫度輸出，DN5-AF | YSI 44031熱敏電阻(10KW @ 25°C) | |
輸出阻抗 | 7K? | |
測量輸入阻抗 | >10MΩ | |
窗口材料 | 光學藍寶石，2mm厚度 | |
機體構造 | 海洋級陽極氧化鋁，抗腐蝕 | |
干燥劑 | 硅膠(橙色，無毒)，可接觸 | |
電纜長度 | 6m，儀表端帶連接器 | |
密封等級 | IP67 | |
尺寸大小 | 310 x 225x 110mm | |
凈重量 | 0.75kg | |
運輸尺寸和重量 | 310 x 225 x 110毫米，1公斤 | |
保修 | 2年（標準）/5年（有條件） | |
性能規格 | ISO9060:2018快速反應等級A | DN5-AF & DN5-BF (典型) |
響應時間 | < 0.5s (95%) | 0.3 s (95%) |
零偏移響應(5°C/小時) | ± 1 W.m - 2 | < ± 0.2 W.m - 2 |
不穩定(一年間隔) | ± 0.5% | < 0.2% |
非線性(100 - 1000 W.m -2 ) | ± 0.2% | <± 0.2% |
光譜誤差(280-4000nm) | ± 0.2% | ± 0.2% |
溫度反應 | ± 0.5% | <± 1% (DN5-BF) |
傾斜響應(1000 W.m -2 ) | ± 0.2% | <± 0.2% |
