用途：SPN1日照輻射傳感器帶有磨砂玻璃圓頂為長期戶外測試而設計內置加熱器。也可作為遮光環日照強度計、日溫計或傳統的日照記錄器使用。SPN1日照輻射傳感器操作簡便，無須常規調整和極性排列，可在任何緯度都可工作。
特點：
測量總輻射和散射輻射
計算直接輻射DNI (Direct Normal Irradiance)
日照狀態、總輻射和散射輻射都可以同時測量，單位W/m2
輻射WMO標準的日照閾值：120 W/m2導向光束
無常規調整和極性排列
不需要移動部件，遮陰環和電動跟蹤裝置
可在任何緯度進行測量工作
精密的玻璃圓頂
寬頻率的熱堆傳感器
接近理想的光譜和余弦響應
標準的輸出靈敏度
技術參數：

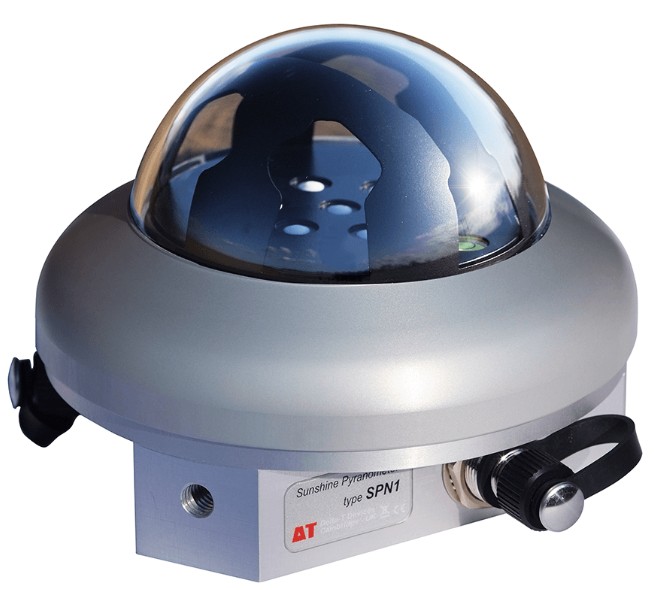

SPN1日照輻射傳感器 | 照片 | |
總體精度： 總輻射及散射 | ±5%（日積分） ±5%±10 W.m-2（每小時平均值） ±8%±10 W.m-2（單個讀數） |
|
分辨率 | 0.6 W.m-2 = 0.6 mV | |
范圍 | 0 to >2000 W.m-2 | |
模擬輸出靈敏度 | 1 mV = 1 W.m-2 | |
模擬輸出范圍 | 0 – 2500 mV | |
日照狀態閾值 | 120 W.m-2在直射光束中 | |
精度：日照狀態 | ±10% | |
精度：余弦校正 | 0-90°頂角入射光的±2% | |
精度：方位角 | ±5%（360°旋轉） | |
溫度偏移系數 | ±0.02%/℃ | |
溫度范圍 | -20至70℃ | |
校準周期 | 廠家校準，建議每2年一次 | |
響應時間 | ＜200ms | |
光譜響應 | 400-2700nm | |
光譜靈敏度變化 | 10% | |
非線性 | ＜1% | |
傾斜響應 | 可忽略不計 | |
零偏移 | < 3 W.m-2 環境溫度每小時變化 5℃ 時 溫度 < 3 W.m-2 暗讀數 | |
工作緯度范圍 | -90°至+90° | |
環境 | IP67 | |
日照狀態輸出 | 無日照=開路 有日照=接地短路 | |
供電 | 2mA（喚醒），＜30μA （睡眠） 5V-15V DC | |
加熱器供電 | 12V-15V DC,高達1.5A | |
加熱器控制 | 外部溫度低于0℃時，持續變化至20W輸出 | |
最低無冰雪溫度 （使用加熱器時使用） | -20℃在風速0 m/s 時 -10℃在風速2 m/s 時 | |
可選安裝選項 | 3×M5底座螺紋孔，直徑108mm， 120°間距 | |
尺寸和重量 | 直徑126mm×高94mm，786g | |
