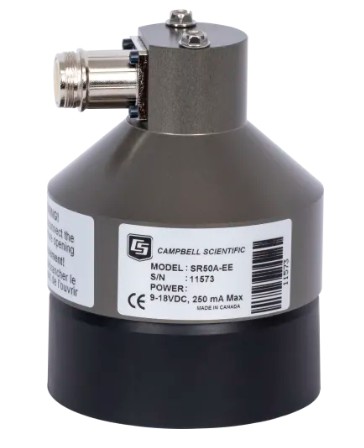

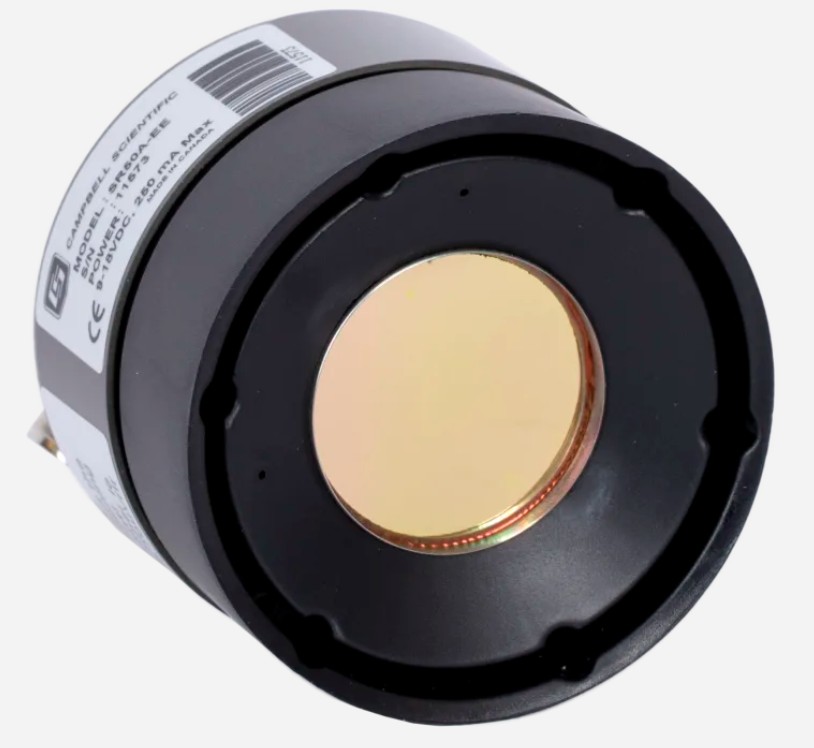

用途：SR50A-EE 是 Campbell Scientific 聲學傳感器的陽極氧化版本，用于測量傳感器到雪面的距離。 該傳感器設計用于在需要考慮腐蝕的極端環境條件下運行（例如沿海地區）。 SR50A-EE 采用經過 III 型硬質陽極氧化工藝（MIL-A-8625 III 型）處理的鋁制機身，具有一流的耐腐蝕性和耐磨性。為了根據測量的距離正確計算雪深，需要進行氣溫測量來糾正空氣中聲速的變化。 該傳感器與大多數 Campbell Scientific 數據采集器兼容。
特點：
III型，硬質陽極氧化主體，增強耐腐蝕和耐磨性。
開放式傳感器可提高耐腐蝕性并減少維護。
非接觸式測定雪深的方法。
工作溫度范圍寬。
專為沿?；蚋g性環境而設計。
用戶可選擇的輸出選項。
使用多重回波處理算法有助于確保測量可靠性。
與大多數 Campbell Scientific數據采集器兼容。
技術參數
SR50A-EE超聲雪厚傳感器 | ||
測量時間 | < 1.0 s |
|
輸出 | SDI-12 版本 1.3、RS-232、RS-485（通過配置內部跳線選擇輸出選項） | |
波特率 | 1200 至 38400 bps（RS-232、RS-485 模式） | |
供電 | 9 至 18 Vdc（通常由數據記錄器的 12 Vdc 電源供電） | |
測量范圍 | 0.5 to 10 m | |
光束接收 | ~30° | |
分辨率 | 0.25 mm | |
精度 | ±1 厘米或到目標距離的 0.4%（以較大者為準）。需要外部溫度補償 | |
工作溫度 | -45° to +50°C | |
合規性 | 符合 CE 標準 | |
長度 | 10.1 cm | |
直徑 | 7.5 cm | |
重量 | 362.9 g(不含線纜) | |
線纜重量 | 4.57 米電纜重 250 克 | |
最大線纜長度： | ||
注意： | 如果電源電壓低于 11V dc，則長度超過 60 m 的電纜需要更粗的電線。 | |
SDI-12 | 60 m | |
RS-232 | 60 m ，波特率 ≤ 9600 bps | |
RS-485 | 300 m | |
耗電： | ||
活動狀態 | 250 mA（典型值） | |
靜態 SDI-12 模式 | < 1.0 mA | |
靜態 RS-232/RS-485模式 | < 1.25 mA (≤ 9600 bps) < 2.0 mA (> 9600 bps) | |
