用途：
CR6具有既可作為邊緣設備又可以作為網關的特點，簡化了那些通常需要各個單獨功能的設備才能組合成完整網絡的拓?fù)浣Y(jié)構。
本設備適用于那些對于可靠性、靈活性以及兼容性都非常必要的應用場景。通過提供一系列功能強大的外設端子，可實現增加信道容量、分布式測量、多種通信功能以及動態測量振弦式傳感器的功能。
坎貝爾科學用于測量振弦信號的設備，包括CR6，都使用了VSPECT@專利技術的設備。VSPECT可以過濾掉來自傳感器產生的外部噪聲，并提供有關振弦測量質量的診斷信息。
特點：
以內置連通的方式實現集成邊緣設備與網關的一體化
使用 VSPECT 進行原生振弦式信號測量
集成多種通信選項、供電穩壓器以及簡化設計與成本的可擴展內存
可配置的通用測量與控制端子適用于幾乎一切傳感器與應用場景的測量
坎貝爾科學專業技術團隊的技術支持
可在長期極端條件下穩定運行的生產設計
技術規格

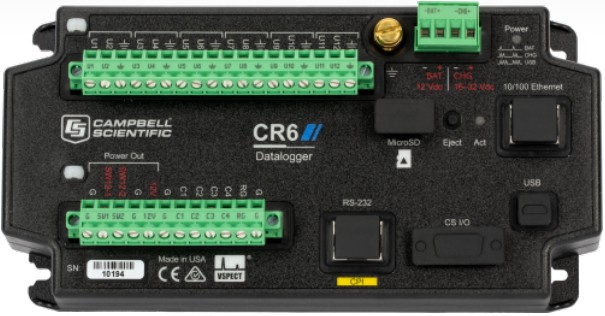

CR6數據采集器 | ||
運行溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） 無冷凝結露的環境下 |
|
最大掃頻 | 10000Hz | |
外殼材料 | 高抗沖擊聚碳酸酯和抗紫外線TPE，回收類別代碼：07 | |
模擬輸入 | 多達12個單端或6組差分輸入端子(CR6有12個通用[U]與4個控制[C]端子，可編程用于一系列的功能，模擬輸入、開關激勵以及數字端口的數量也假定所有的端口都可類此配置) | |
通用輸入 | 12條獨立可配置通道用于模擬或數字功能 | |
脈沖計數器 | 16個(C1-C4 and U1-U12) | |
通信端口 | Ethernet,USB Micro B, CS I/O,CPI,RS485/422,SDI-12 | |
12V開關 | 兩對端子 | |
數字I/O | 16個 (C1-C4 and U1-U12) 可配置為數字輸入輸出的端子，端子可以成對配置成5V或者3.3V的邏輯電平用于實現某些功能。 | |
最大輸入電壓 | ±5V | |
模擬電壓精度 | 精度參數不考慮傳感器和測量噪聲的影響 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電要求 | 16 to 32Vdc的穩壓供電(CHG)(電流在20℃/12V輸入的條件下最大限制到1.2A)； 10 to 16Vdc用于電池供電輸入(BAT) (電流在20℃/12V輸入的條件下最大限制到2.5A) | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10US | |
網絡協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通訊協議 | CPI, PakBus, SDM, Modbus, DNP3, SDI-12, TCP, UDP, NTCIP, NMEA 0183, I2C, SPI和其他 | |
CPU使用和最終存儲的電池備份SRAM | 4M | |
內存 | 4M SRAM + 72M Flash(可擴展一個最大為16G的Micro SD卡) | |
平均空閑消耗電流 | < 1mA(在BAT端子為12V的條件下，如果使用了CHG端子需要再加上2mA) | |
平均激活消耗電流 | 67mA(20Hz掃頻) 在BAT端子為12V的條件下，如果使用了CHG端子需要再加上2mA 3mA(1Hz掃頻) | |
靜態振弦測量 | 支持 | |
尺寸 | 21.0 x 10.2 x 5.6 cm | |
CPU | 32位，運行頻率100MHz | |
重量 | 0.42 to 0.52kg(取決于通信硬件的定制) | |
